HTS 6 / HTS 1/4″ 螺纹射钉
头部直径： 6 MM (HTS 6)或者1/4" (HTS 1/4")
钉杆直径：3.7 MM/ .145"
附 件：致动帽子 或者直径6 MM（HTS 6）塑料垫片
致动钉帽或者直径4 MM 塑料垫片。
注 意：钉杆可以做滚花处理。 螺纹长度和钉杆长度可以根据客户的要求定做
型号：
HTS 6-20-25P6 45 MM/ 1-3/4"
HTS 6-20-32P6 52 MM/ 2"
HTS 1/4"-20-25P6 45 MM/ 1-3/4"
HTS 1/4"-20-32P6 52 MM/ 2"

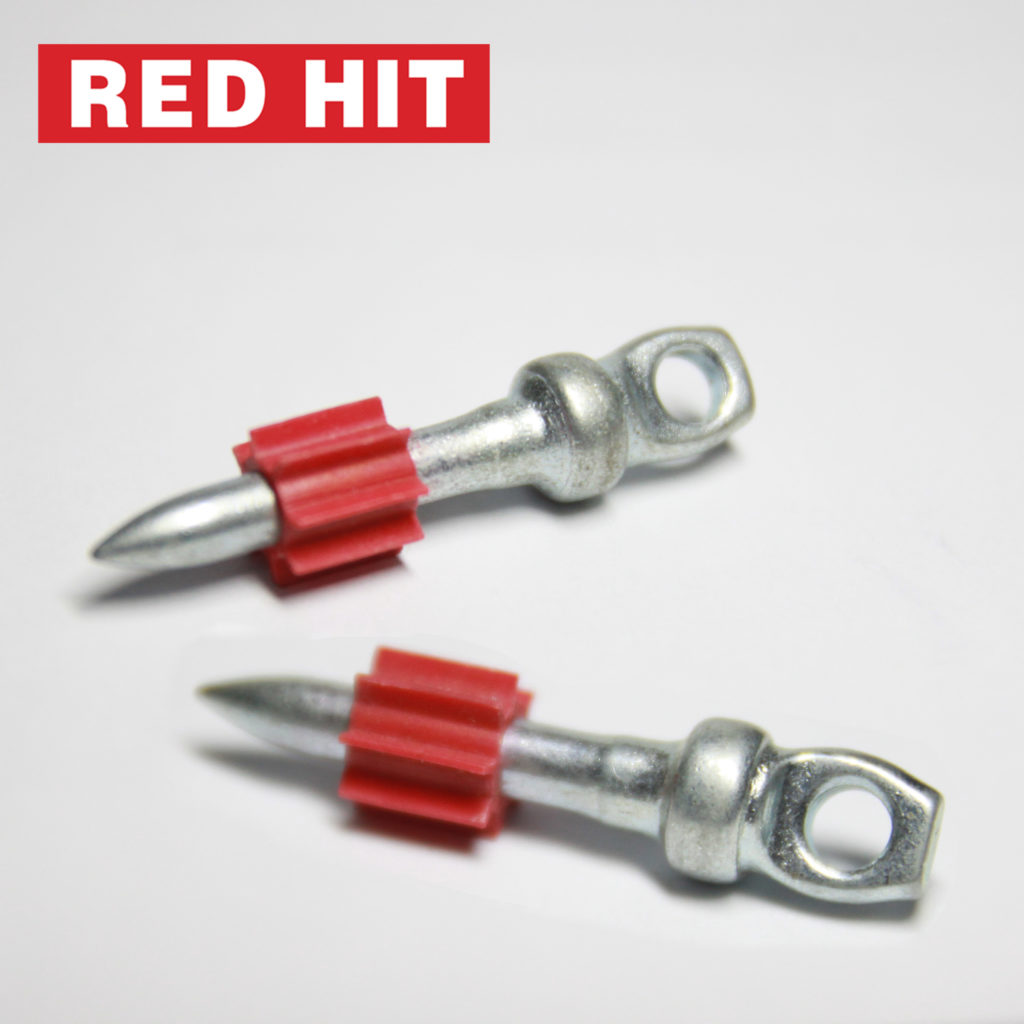

HEP3/8″眼孔钉
头部直径： 3/8"
钉杆直径： 4.8 MM/ .190"
眼孔直径： 4.8 MM
附件： 塑料垫圈
型号：
HEP3/8"-32 32 MM/ 1-1/4"
HEP6 射钉
头部直径：6 MM/ .235"
钉杆直径：3.8 MM/ .150"
眼孔直径： 3.2 MM
附件：致动帽子或者6 MM 直径的塑料垫圈
注意：用于高速紧固工具。
型号：
HEP6-40P6 40 MM/ 1-1/2"
HEP6-50P6 50 MM/ 2"
HEP6-60P6 60 MM/ 2-1/2"
HEP 1/4″ 眼钉
头部直径：1/4"
钉杆直径：3.8 MM/.150”
眼孔直径： 3.5 MM
附件：致动帽或者1/4”直径的垫圈。
注意：用于高速紧固工具
型号：
HEP1/4"-40P6 40 MM/ 1-1/2"
HEP1/4"-50P6 50 MM/ 2"
HEP1/4"-60P6 60 MM/ 2-1/2"

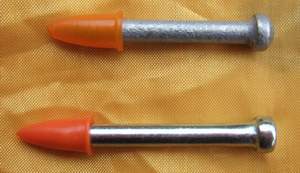

HPD1/4″ 射钉
头部直径：1/4"
钉杆直径： 3.8 MM/.150"
附件: 启动钉帽，配1/4”直径塑料帽。
注意事项： 用于高速射钉工具
型号：
HPD 1/4"-25P6 25 MM/ 1"
HPD 1/4"-32P6 32 MM/ 1-1/4"
HPD 1/4"-38P6 38 MM/ 1-1/2"
HPD 1/4"-51P6 51 MM/ 2"
HPD 1/4"- 63P6 63 MM/ 2-1/2"
HPD 1/4"- 76P6 76 MM/ 3"
HPD6 射钉
头部直径：6 MM/ .235"
钉杆直径： 3.8 MM/ .150"
附件：钉尖配直径6MM 的黄色塑料帽
注意：供告诉射钉器使用。
型号：
HPD6-25P6 25 MM/ 1"
HPD6-32P6 32 MM/ 1-1/4"
HPD6-38P6 38 MM/ 1-1/2"
HPD6-51P6 51 MM/ 2"
HPD6-63P6 63 MM/ 2-1/2"
HPD6-76P6 76 MM/ 3"
保温钉 Insulation Pin
1、规格选择：
锚固射钉的规格选择，根据保温材料厚度来选择锚固射钉规格。 如： 25 MM 的保温材料，对应可选择BWD25-42 、BWD25-52或者BWD25-62.
注：BWD是代表锚固射钉型号，25是表示锚固射钉规格，-42是锚固射钉中装配的射钉长度 。
目前力协保温锚固射钉度对25-160 mm 厚度的保温材料均可使用。还可以根据客户的需要进行设计、生产。
2、射钉最佳长度选择原则：——基体为混凝土、砖砌体是，射钉最佳长度选择。
当基体为混凝土、砖砌体时，射钉进入最佳深度A为20-25 mm, 基体上的找平层或粘接层额厚度B在0-20 mm 之间。
所以，使用锚固射钉时，是根据保温材料厚度和粘接层的厚度来确定射钉的长度。如：保温材料厚度为25-45 mm ,粘接层的厚度为0， 就选择42 的射钉。

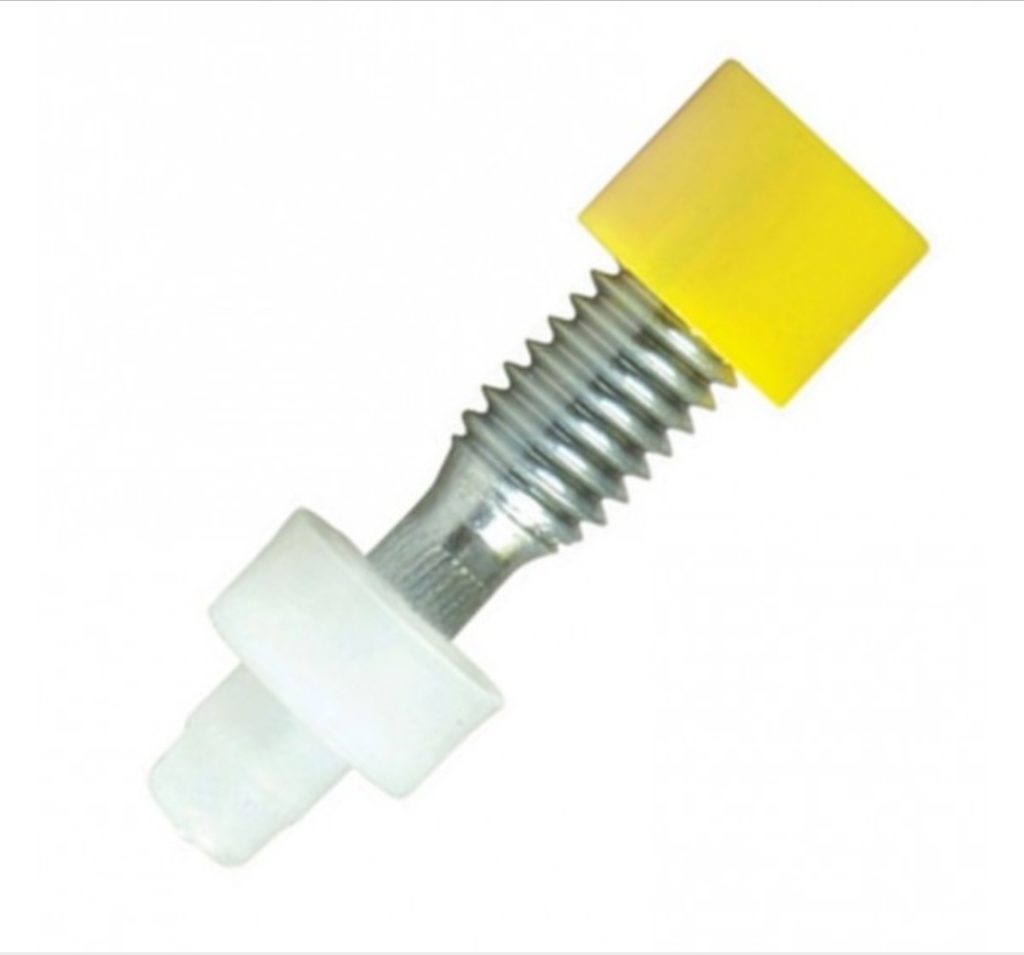

M6 螺纹射钉
螺纹长度： 6 MM/.235"
钉杆长度： 3.7 MM/.145"
附件：塑料帽和塑料平垫
注意：钉杆可以做滚花处理， 螺纹长度和钉子长度可以按照客户人的要求做。
型号：

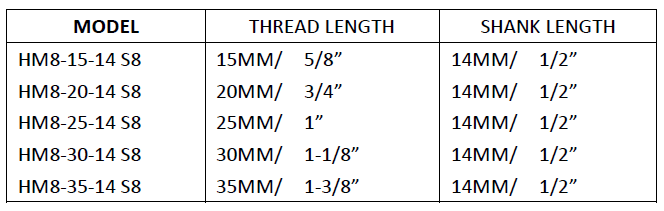

HM8 螺纹射钉
头部直径：8 MM/.315"
钉杆直径： 4.5 MM/.175"
附件： 塑料垫圈
注意事项：钉杆可以做滚花处理。 螺纹和钉杆长度可以根据客户要求做。
型号：
HILTI is the registered trade mark of Hilti.Inc.
